有粉体的密度计吗?比如说测松装密度

有朋友在问有粉体的密度计吗?比如说测松装密度，这个当然是有的哦。

今天仪特诺小王也整理一下关于测量粉末的松装密度计的资料，供有需要的朋友参考下。

测量粉体的松装密度计，有依据国家GB5060-85《金属粉末松装密度的测法第二部分：斯柯特容量计法》设计、制造，的有依据国家标准GB 1482-84及GB 1479-84的规定设计、生产的，也有依据国家标准GB/T 16913.3-1997的规定设计而成的，具体选择什么标准的测粉体的松装密度计，可以根据行业需求来定。

YTN—101型斯柯特容量计法松装密度仪：

斯科特容量计法测试松装密度是指把粉末放入上部组合漏斗中的筛网上，自然或靠外力流入布料箱，交替经过布料箱中的四块倾斜角为25°的玻璃板和方形漏斗，最后流入已知体积的圆柱杯中，呈松散状态。然后称量圆柱杯中的粉末的质量计算所得之密度值。

北京仪特诺电子科技有限公司之YTN—101型斯柯特容计法松装密度测试仪是依据国家GB5060-85《金属粉末松装密度的测法第二部分：斯柯特容量计法》设计、制造；同时符合采用国际标准ISO 3932/2《金属粉末松装密度的测定第2部分：斯柯特容量计法》。该测试装置适用于不能自由流过漏斗法中孔径为5mm的漏斗和用振动漏斗法易改变特性粉末。

YTN—101型斯柯特容量计法松装密度仪性能指标：

1、 上部漏斗组件：材料：304不锈钢；上端口径Φ112mm、下端口径Φ30mm、总长度：30+850mm。筛网：1.18mm不锈钢筛网。

2、 布料箱：方形，内置四块2毫米厚玻璃档板。

3、 方形漏斗：60°方锥体，下端口径为12.5mm×12.5mm。

4、 圆柱杯：材料：304不锈钢；容积为25±0.05 ml。

5、 尺寸：100 mm×160 mm×358 mm。

YTN-102型霍尔流速计及松装密度计：

粉末流动性之难易影响粉末进入模穴的快慢，也因而决定了成型速率及成型机的产能，所以此流动性之数据是一般粉末特性中不可或缺的。一般而言，粉末流动性越好，视密度越大，安息角越小。其测量值装置被称为流动度测试仪或霍尔流速计。

北京仪特诺电子科技有限公司之YTN-102型霍尔流速计及松装密度计是依据国家标准GB 1482-84及GB 1479-84的规定设计、生产。本装置适用于用标准漏斗法测定金属粉末的流动性。凡能自由流过孔径为2.5mm标准漏斗的粉末，均可采用本装置。

YTN-102型霍尔流速计及松装密度计原理：金属粉末的流动性，以50g金属粉末流过规定孔径的标准漏斗所需要的时间来表示。

YTN-102型霍尔流速计及松装密度计仪器结构：

1、漏斗(小孔直径2.5mm)：漏斗由不锈钢材料制成，且具有足够的壁厚和硬度，以防变形和过度磨损。

2、支架、底座和接收器。支架用以固定漏斗。底座用于安装支架和接收器，请调整水平、稳固且无振动。调整支架高度并用附带的扳手固定住，将漏斗安装到支架上。接收器（不锈钢盘）置于底座上，用来收集粉末。

3、天平或者专业的比重天平ET-320（用户自备）：最大称量：大于50g；精度0.01g。

4、秒表：测量时间能够精确到0.01s。

5、量杯：本装置配备一只容积为25ml的不锈钢量杯。用户可参照国标GB 1479-84的规定完成金属粉末松装密度的测定（漏斗法）。

YTN-102型霍尔流速计及松装密度计测试步骤：先以手指将漏斗下方2.5mm直径之孔挡住，然后将固定之50g粉末全部装入漏斗内，从松开手指的瞬间开始计时，直到粉末从漏斗流完为止，此过程所用之时间的多少即为该粉末的流动性，比如32sec/50g。

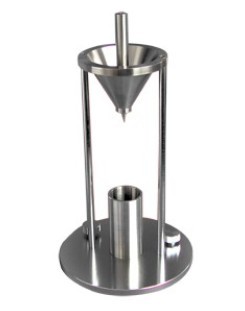

YTN-103型自然堆积法密度计：

粉末在一定高度从标准口径的漏斗中自由落下充满量杯，松装状态下量杯内单位体积粉末的质量，即为粉末的自然堆积密度。北京仪特诺电子科技有限公司之YTN-103型自然堆积法松装密度计是依据国家标准GB/T 16913.3-1997的规定设计而成。本装置适用于粉尘堆积密度的测定。

试样的采集请参考GB/T 16913.1-1997 粉尘物理实验方法 第1部分：试样粉尘的采集中的相关规定。

YTN-103型自然堆积法密度计仪器结构：

1、漏斗(流出口直径12.7mm)：漏斗不锈钢材料制成，其中漏斗锥度为60°±0.5。

2、堵塞棒：不锈钢材质，用于在粉尘装入漏斗时防止粉尘下落。

3、天平或专业型比重天平ET-320（用户自备）：最大称量320g；精度0.005g。

4、量杯：本装置配备一只容积为100ml的不锈钢量杯，量杯内径为Φ39mm。

5、刮板：不锈钢材质，用于在粉尘装入漏斗时去除多余的粉尘。

关于粉体松装密度计的原理、资料、仪器结构等的介绍就先到这了，关于粉体松装密度计的更多参数，价格等等信息，或者有想咨询的可随时联系仪特诺。
